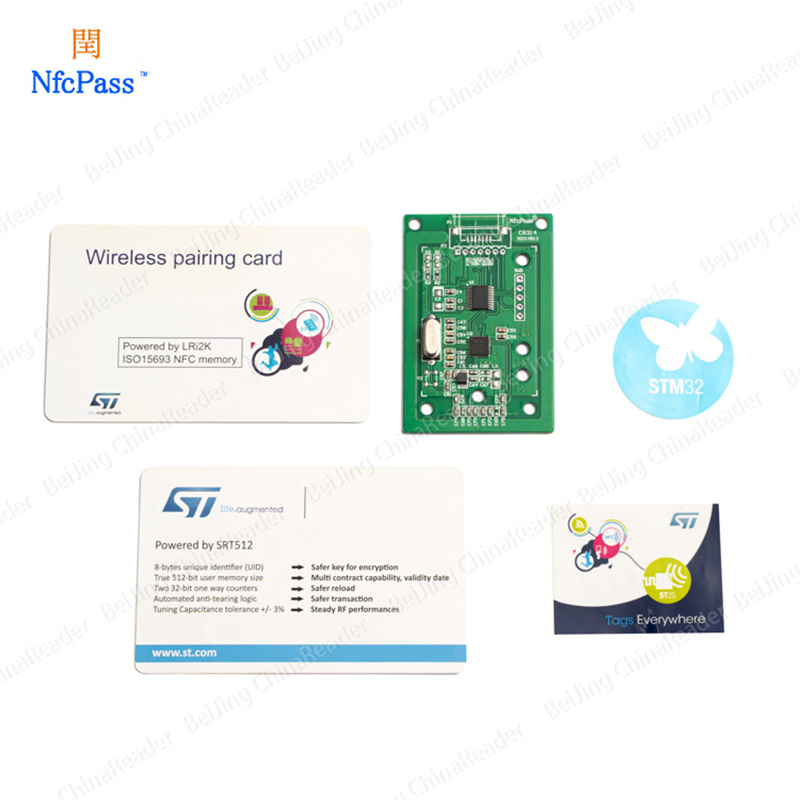

ម៉ូឌុលអាន ISO15693 តម្លៃថាមពលទាប CR314

ការពិពណ៌នាខ្លី៖

លេខផលិតផល៖ CR314
លក្ខណៈពិសេសផលិតផល៖ការប្រើប្រាស់ថាមពលទាប វ៉ុលធំទូលាយ; ARM M0 32K Flash ជាមួយ ST25R3911/ST25R668; របៀបធ្វើការអាចត្រូវបានប្ដូរតាមបំណង; ISO14443 ប្រភេទ A/B, T=CL ISO15693; ការរចនាឧស្សាហកម្ម ការសម្របខ្លួនទៅនឹងបរិយាកាសការងារសីតុណ្ហភាពធំទូលាយ; ការបំបែកដែលអាចប្ដូរតាមបំណងបាន។

ផ្ញើអ៊ីមែលមកយើង

ព័ត៌មានលម្អិតអំពីផលិតផល

ស្លាកផលិតផល

ម៉ូឌុលអានកាត NFC 13.56Mhz CR314

CR314A
MIFARE® 1k/4K, UltraLight, Ntag, NTAG203, NTAG213, NTAG215, NTAG216

CR314D
25TV512, 25TV02K, 25TV04K

វិសាលភាពនៃកម្មវិធី

រដ្ឋាភិបាលអេឡិចត្រូនិក
ធនាគារ និងការទូទាត់
ការគ្រប់គ្រងការចូលប្រើពេលវេលាចូលរួម
សុវត្ថិភាពបណ្តាញ
កាបូបអេឡិចត្រូនិក និងភក្ដីភាព
ការដឹកជញ្ជូន
តូបលក់ទំនិញ
ម៉ែត្រឆ្លាតវៃ

ប៉ារ៉ាម៉ែត្របច្ចេកទេស

ការផ្គត់ផ្គង់ថាមពល៖ 2.5V - 3.6V, 40-105mA
ចរន្តបន្ទាប់ពីអសកម្ម៖ 12UA
ចំណុចប្រទាក់៖ RS232 ឬ TTL232
ល្បឿនបញ្ជូន៖ លំនាំដើម 19200 bps
ចម្ងាយទិសទៅទិសខាងកើតរហូតដល់ 60 មីលីម៉ែត្រ (រហូតដល់ 100 មីលីម៉ែត្រ ជាមួយទំហំអង់តែនធំជាង) អាស្រ័យលើ TAG
សីតុណ្ហភាពផ្ទុក: -40 ºC ~ +85 ºC
សីតុណ្ហភាពប្រតិបត្តិការ៖ -៤០អង្សាសេ ~ +៧០អង្សាសេ
ISO14443A ISO14443B ISO15693

លក្ខណៈពិសេស

ម៉ូឌុលកាតអាន CR314 ប្រើ RFID IC ST25R3911 ឬ ST25R668 និង ARM0 32K Flash MCU

ISO 18092 (NFCIP-1) ការប្រើប្រាស់ P2P សកម្ម
ISO14443A, ISO14443B, ISO15693 និង FeliCa™
ប្រព័ន្ធលៃតម្រូវអង់តែនដោយស្វ័យប្រវត្តិផ្តល់នូវការលៃតម្រូវធុងអង់តែន LC
ការលៃតម្រូវសន្ទស្សន៍ម៉ូឌុលដោយស្វ័យប្រវត្តិ
ឆានែលឧបករណ៍បំលែងសំឡេង AM និង PM ជាមួយនឹងការជ្រើសរើសដោយស្វ័យប្រវត្តិ
ការគ្រប់គ្រងការទទួលបានដោយស្វ័យប្រវត្តិ និងអាចជ្រើសរើសបានដោយអ្នកប្រើប្រាស់
របៀបថ្លា និងរបៀបស្ទ្រីម ដើម្បីអនុវត្តពិធីការ MIFARE™ បុរាណ ឬពិធីការផ្ទាល់ខ្លួនផ្សេងទៀត
លទ្ធភាពនៃការបើកបរអង់តែនពីរក្នុងរបៀបបញ្ចប់តែមួយ
ការបញ្ចូល Oscillator ដែលមានសមត្ថភាពដំណើរការជាមួយគ្រីស្តាល់ 13.56 MHz ឬ 27.12 MHz ជាមួយនឹងការចាប់ផ្តើមរហ័ស
6 Mbit/s SPI ជាមួយ 96 បៃ FIFO
ជួរវ៉ុលផ្គត់ផ្គង់ធំទូលាយចាប់ពី 2.4 V ដល់ 5.5 V
ជួរសីតុណ្ហភាពធំទូលាយ៖ -៤០ អង្សាសេ ដល់ ១២៥ អង្សាសេ
QFN32, កញ្ចប់ 5 ម.ម x 5 ម.ម

ឧបករណ៍ផ្តួចផ្តើម ISO 18092 (NFCIP-1), គោលដៅសកម្ម ISO 18092 (NFCIP-1), ឧបករណ៍អាន ISO 14443A និង B (រួមទាំងអត្រាប៊ីតខ្ពស់), ឧបករណ៍អាន ISO 15693 និងឧបករណ៍អាន FeliCa™។

ម៉ូឌុលអាន ISO15693 តម្លៃថាមពលទាប CR314003

ម៉ូឌុលអាន ISO15693 តម្លៃថាមពលទាប CR314002

ម៉ូឌុលអាន ISO15693 តម្លៃថាមពលទាប CR314 004

ការកំណត់ទំនាក់ទំនងលំនាំដើម

ពិធីការទំនាក់ទំនងគឺតម្រង់ទិសបៃ។
ទាំងបៃផ្ញើ និងទទួលសុទ្ធតែមានទម្រង់ជាលេខគោលដប់ប្រាំមួយ។
ប៉ារ៉ាម៉ែត្រទំនាក់ទំនងមានដូចខាងក្រោម:
អត្រា Baud: 19200 bps
ទិន្នន័យ៖ ៨ ប៊ីត
ឈប់៖ ១ ប៊ីត
សមភាព៖ គ្មាន
ការគ្រប់គ្រងលំហូរ៖ គ្មាន

វិមាត្រ និងប៉ារ៉ាម៉ែត្រពាក់ព័ន្ធ

ឈ្មោះ	ម៉ូឌុលអានជិតស៊េរី CR314
ទម្ងន់សុទ្ធ	១២ក្រាម
វិមាត្រ	៤០*៦០ (មម)
សីតុណ្ហភាពប្រតិបត្តិការ	-៤០ ~ +៨៥អង្សាសេ
ចំណុចប្រទាក់	COMS UART ឬ IC, UART លំនាំដើម
ចម្ងាយអានកាត	រហូតដល់ ៨ សង់ទីម៉ែត្រ, ISO១៥៦៩៣ ១៥ សង់ទីម៉ែត្រ
ប្រេកង់	១៣. ៥៦មេហ្គាហឺត
ប្រភេទកាតដែលអាចអនុវត្តបាន	អាស្រ័យលើកំណែកម្មវិធី
	MIFARE® 1K, MIFARE®4K, MIFARE Utralight®, Ntag, MIFARE Utralight®C, SLE66R35, Fm1108, កាត CPU ប្រភេទ A 25TB512, 25TB04K, 25TB176ISO15693 I.code SLIx, I.code SLIs, TI2k, TI256, ST25TV512/2k/04K, ST25DV512/2k/04K
វ៉ុលប្រតិបត្តិការ, ចរន្ត	ចរន្តផ្ទាល់ 2.5- 3.6V, 40ma - 100ma, របៀបគេង 5uA
សាកលវិទ្យាល័យវិទ្យាសាស្ត្រ និងបច្ចេកវិទ្យា (MCU)	ស្នូល៖ ស៊ីភីយូ ARM® 32-ប៊ីត CortexTM-M0
	CR314A	CR314B	CR314D	CR9505F
ISO14443A	✔			✔
ISO14443B		✔		✔
អាយអេសអូ ១៥៦៩៣			✔	✔

ម៉ូឌុលអាន ISO15693 តម្លៃថាមពលទាប CR314001

CR314 ការពិពណ៌នាអំពីផលិតផលស្រដៀងគ្នា

ម៉ូដែល	ការពិពណ៌នា	ចំណុចប្រទាក់ និងផ្សេងៗទៀត
CR0385A/B	MIFARE® S50/S70, Ultralight®, FM1108, ប្រភេទ 25TB512, 25TB04K, 25TB176	UART DC ២.៦~៥.៥វ៉ុល
CR9505	MIFARE® 1K/4K, Ultralight®, Ultralight®C, Mifare®Plus FM1108, ប្រភេទ ស្លាក A.Ntag, SLE66R01P, NFC typeA l.code sliTi 2k, SRF55V01, SRF55V02, SRF55V10, LRI 2k, ស្តង់ដារ ISO 15693 25TB512, 25TB04K, 25TB176	២.៦~៥.៥វ៉ុល
CR0381D	l.code sliTi 2k, SRF55V01, SRF55V02, SRF55V10, LRI 2k, ស្តង់ដារ ISO 15693	UART DC ២.៦~៣.៦វ៉ុល

ផលិតផលស្រដៀងគ្នាផ្សេងទៀត

ម៉ូដែល	ការពិពណ៌នា	អ៊ីនធឺហ្វេស
CR0301A	MIFARE® TypeA reader modulMIFARE® 1K/4K, Ultralight®, Ntag។ Sle66R01Pe	UART និង IIC2.6~3.6V
CR0285A	ម៉ូឌុលអាន MIFARE® ប្រភេទ A MIFARE® 1k/4k, Utralight®, Ntag. Sle66R01P	UART ឬ SPI2.6~3.6V
CR0381A	ម៉ូឌុលអាន MIFARED ប្រភេទ A MIFARE® S50/S70, Ultralight®.Ntag. Sle66R01P	យូអេសធី
CR0381D	I.code sli, Ti 2k, SRF55V01, SRF55V02, SRF55V10, LRI2K, ISO15693 STD	UART DC 5V ឬ \| DC 2.6~3.6V
CR8021A	ម៉ូឌុលអាន MIFARE®TypeA MIFARE® S 50/S70, Ultralight®, Ntag. Sle66R01P	RS232 ឬ UART
CR8021D	.code sli.Ti 2k, SRF55V01, SRF55V02, SRF55V10, LRI2K, ស្តង់ដារ ISO15693	RS232 ឬ UARTDC3VOR5V
CR508DU-K	លទ្ធផល UID Hex 15693	ក្តារចុចត្រាប់តាម USB
CR508AU-K	ប្រភេទ A, MIFARE® UID ឬទិន្នផលទិន្នន័យប្លុក	ក្ដារចុចត្រាប់តាម USB
CR508BU-K	ទិន្នផលប្រភេទ B UID Hex	ក្ដារចុចត្រាប់តាម USB
CR6403	TYPEA (MIFARE Plus®, Ultralight® C) + TYPEB + ISO15693 + កាតឆ្លាតវៃ	UART RS232 USB \| IC
CR6403	TYPEA (MIFARE Plus®, Ultralight® C)+ TYPEBISO15693 + កាតឆ្លាតវៃ+	យូអេសប៊ី RS232
CR9505	TYPEA (MIFARE Plus®, Ultralight® C)+ TYPEBISO15693	យូអេសធី
